Depuis VisiLogic™, aller dans Connexion > Communication & OS > l'onglet Operating System. Cliquer sur Vérifier.
Lancer la mise à jour. Une fois la mise à jour terminée, cliquer sur "Finish"
Questions fréquentes VisiLogic™
Afin de vous accompagner dans l'avancement de vos projets, PL Systems Unitronics vous propose cette Foire Aux Questions regroupant des interrogations fréquentes sur : les logiciels de programmation, l'installation, la communication de vos applications ...
Si vous ne trouvez pas la réponse à vos questions, vous pouvez contacter notre service client.
Générale
Depuis VisiLogic™, aller dans Connexion > Communication & OS > l'onglet Operating System. Cliquer sur Vérifier.
Lancer la mise à jour. Une fois la mise à jour terminée, cliquer sur "Finish"
Une seule version du logiciel peut être active sur vote PC. Cependant, nous avons un applicatif (SWAPPER) qui permet de changer la version que vous souhaitez utiliser Swapper Versions
Il n'existe pas de simulateur VisiLogic™
Il est tout à fait possible d'utiliser l'Automate avec une ancienne version (vous pouvez downgrader l'Automate)
L'Automate ne gère pas le changement d'heure automatiquement
Veuillez vérifier que l'Automate est connecté au réseau Internet. Si c'est le cas, vérifier que votre adresse email n'a pas de chiffrement SSL
Logiciel
Désactivation du contrôle utilisateur (Panneau de configuration > contrôle des comptes > modifier les paramètres de contrôle)
+ raccourci VisiLogic™ -> Click droit -> exécuter en tant qu'administrateur
Supprimer les fichiers associés dans le dossier caché "InstallShield Installation Information".
Veuillez supprimer les dossiers suivants : c:\programfiles(x86)\unitonics\unitronics visilogic_C et C:\programfiles(x86)\commonfiles\unitronics
Communication Automate
Communication USB
Il est nécessaire d'installer le driver via :
Il est nécessaire d'installer le driver via :
Connexion -> Communication & OS -> Onglet USB -> instal UB Driver
et de le faire en tant qu'administrateur
Ensuite, ouvrir le gestionnaire de périphérique : Aller dans port com & LPT > Récupérer le N° de COM associé à siliconn LAB
VisiLogic™ > Connexion > Communication & OS > Indiquer le N° de COM > Get OPLC information
Enfin, vérifier que la vitesse de transmission soit bien à 115200
Communication via internet
Une redirection de port est necessaire, VisiLogic™ = 20256
VNC = port 5900 / Online = port 3335 / Download = port 22 / Vérification = port 8001
Attention : pour un routeur 3G/4G il faut vérifiez les paramètres APN.
Veuillez consulter nos Quick Start UCR-01-B5-EU et UCR-01-B8-EU
Communication Ethernet
Une connexion Ethernet est à programmer dans le Ladder ou via le mode info (appuie 4 sec sur l'écran). Vérifier que l'adresse IP de l'Automate et du PC soit sur le même sous réseau. Est-ce qu'un PING sur l'adresse IP de l'Automate répond ?
Si oui, ouvrir VisiLogic™ en tant qu'administrateur.
Si non, merci de contacter notre service client.
Enfin, veuillez configurer socket 1 sur le port 20256 en TCP/slave
Attention, le nom de l'Automate est nécessaire pour la connexion (mode info > version > software > PLC name)
Communication RS232
Vérifier que le driver USB est installé et que le contrôle des comptes utilisateurs soit désactivé. Une fois terminé, rebrancher l'automate, aller dans le gestionnaire de périphériques pour trouver le numéro du port COM Retourner dans Connexion/Communication & OS puis indiquer le port COM trouvé à l'étape précédente. Vérifier que la vitesse de transmission soit bien à 115200. Cliquer sur "Obtenir les informations" pour vérifier que la communication fonctionne correctement Attention : le port COM1 ne fonctionne pas lorsque le câble USB est branché ! Attention : le port COM1 ne fonctionne pas lorsque le câble USB est branché !
Communication à distance

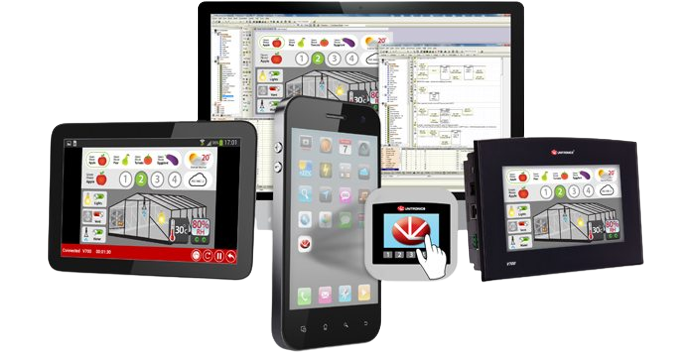

Il vous suffit d'utiliser l'utilitaire Remote Operator
Entrées/Sorties
Entrées Analogiques
Veuillez vérifier la configuration des cavaliers sur l'Automate
Les entrées Analogiques sont passives
Entrées/Sorties Déportées
Vérifier le sens du câble d'extension + la compatibilité entre la déclaration soft et le câblage Hardware
Motion
Attention : tous les blocs de fonctions qui concernent le VDF doivent être déclenchés par un front montant ou descendant Sinon la communication avec le VDF est saturée. Plus d'informations dans nos Webinaires
Vous trouverez plus d'informations dans le Quick Start ainsi que dans nos Webinaires
